电缆综合在线监测系统方案
电力电缆在电网、大中型电厂、变压站及使用大型电力设备的工矿企业中应用十分广泛,实现电缆的安全、可靠、稳定运行对保证企业的安全性和经济性具有十分重要的意义。通常电缆的中间头、压接头等位置，因为环境及制作工艺的原因,在高电压、大电流的环境下容易引起温度升高,绝缘层烧穿,最后导致电缆隧道内火灾的发生，而电缆运行状态在线监测是预防和杜绝电缆火灾事故的重要措施。
深圳市迅捷光通科技有限公司将光纤测温技术与物联网、局域网、通信网等多网无缝链接技术相结合，建立了一套电缆综合在线监测系统，形成区域性在线监测平台，实现区域内统一在线监测、管理。为电缆隧道日常养护、管理和突发事件应急处理发挥巨大作用。
1.电缆综合在线监测系统组成

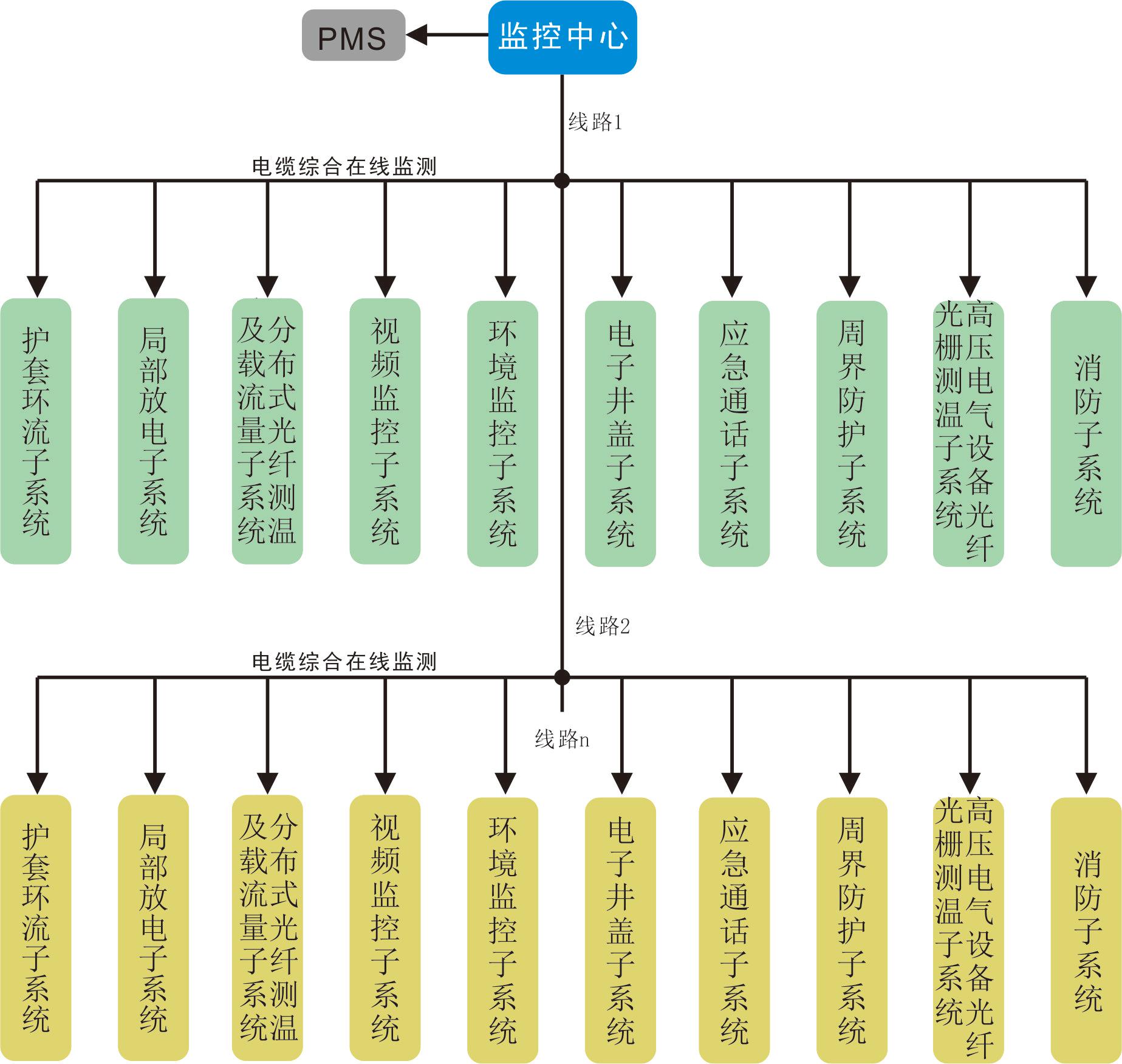

电缆综合在线监测系统是电力系统现代化、一体化、信息化的重要组成部分，是对电缆及其附属设备运行状态进行动态管理的有效手段，是电力系统安全、稳定运行的重要保障。该系统由护套环流子系统、局部放电子系统、分布式光纤测温及载流量子系统、视频监控子系统、环境监测子系统、电子井盖子系统、应急通话子系统、周界防护子系统、消防子系统、高压电气设备光纤光栅测温子系统及后台应用管理平台等多个部分组成。建立一体化的电缆运行管理平台，实现对电缆本体和隧道运行情况的实时监测、设备运行管理以及高压电缆突发事故应急指挥等功能。
2.电缆综合在线监测系统硬件

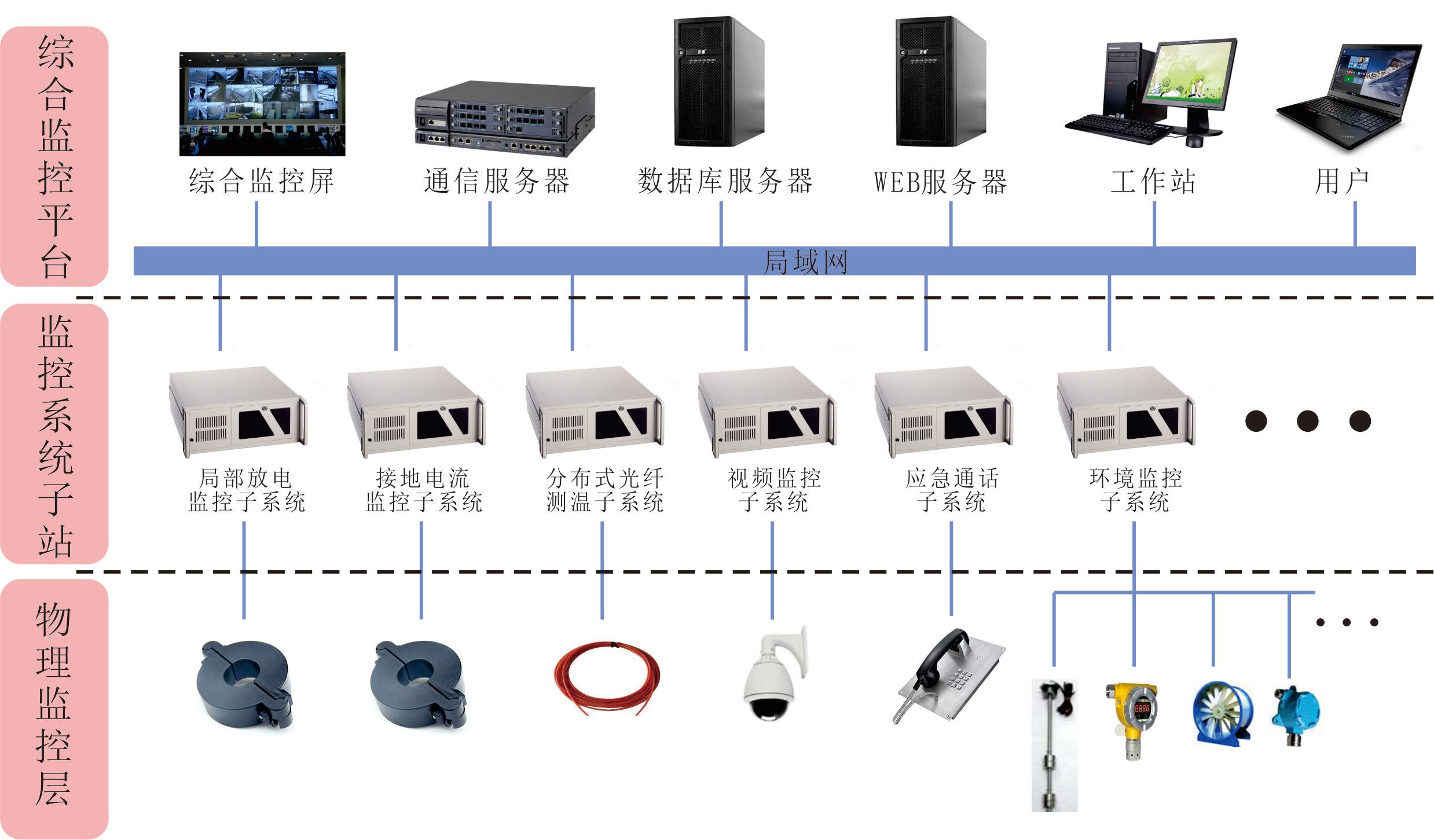

电缆综合在线监测系统硬件分为三层架构，第三层物理监控层，即在电缆隧道内安装的各类设备，包括在线监测装置和传感器；中间层即状态监控系统子站层，包括站内的监测主机；第一层为综合监控中心层，部署输变电监测中心服务器，与检测平台相互连接。
（1）监测中心
监测中心通常设置于电缆管理部门办公所在地，由综合监控屏、通信服务器、数据库服务器、WEB服务器、工作站、事件打印等其它辅助系统构成。
（2）变电站监测子系统
变电站监控子系统由光纤测温主机、载流量分析主机、护套环流监测主机、局部放电监测主机、视频监控主机及其它监测主机组成，部分变电站另设有变电站系统监测平台主机转发整个变电站系统监测数据到综合监测中心。
（3）物理监测层
物理监测层是指安装在电缆沟、电缆隧道等用于采集数据的现场设备。包含但不限于以下传感器或采集模块：感温光纤、温湿度传感器、气体传感器、水位传感器、水泵状态检测模块、风机状态检测模块、护套环流传感器、护套环流数据采集模块、局部放电传感器、局部放电数据采集模块、视频摄像头、电子井盖等。
