1.系统概述
光纤测温系统作为IDC机房环境监控系统的一个子系统，使用单根光纤实现温度监测、信号传输，综合利用光纤拉曼散射效应和光时域反射测量技术来实时测量光纤沿线空间温度分布情况，在IDC机房内按照一定的路由规则在所有机柜内敷设一根传感光纤，可实现对每个机柜指定的测量点进行实时精确的温度信息采集。
该系统主要由测温光纤、测温主机、客户端、上位机监控软件等组成，如图1所示。
图1分布式光纤测温监控系统组网示意图
本项目用于机房内部机柜内温度检测，感温光纤依次从每个机柜下方进入机柜，绕机柜前、后面各一周测量机柜内的温度。每个机柜内光纤长度固定，我们可以将机柜内的光纤长度看做一个测温分区，只要在该长度光纤内有高温报警，则系统判断该机柜超温报警。测温主机将监测温度通过网络，以TCP/IP协议上传至本地客户端及监控中心客户端，在客户端安装监控软件后可以实时显示每个机柜温度信息。当某个机柜出现异常高温报警时，测温主机通过RS485串口协议将报警信息传输给或者报警系统，进行相应灭火处理。我公司生产的FET-8608L型光纤测温主机，该主机有8通道（另有2、4、8通道可选），并且测试覆盖范围可扩展，光缆覆盖距离2KM、4KM、8KM可选。
2.系统组成介绍
测温系统的核心部分主要由本地客户端，光纤测温主机，感温光缆，测温软件组成。如下图2：
图2 测温系统构成
3.光纤敷设方法
本方案中光缆敷设方法见下图。光纤覆盖整个柜体的四个边角，可以有效测量整个柜体的温度。

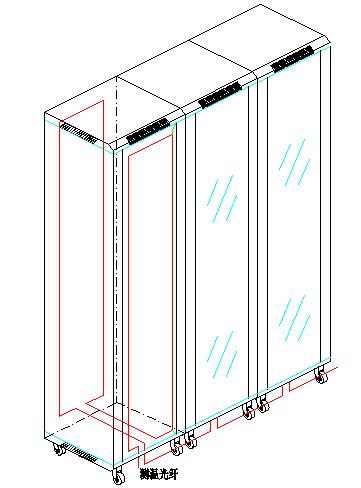

图3 感温光缆固定位置示意图
上图所示，光纤从机柜下方穿入机柜，然后分别在机柜前面和后面四周用扎带固定。
